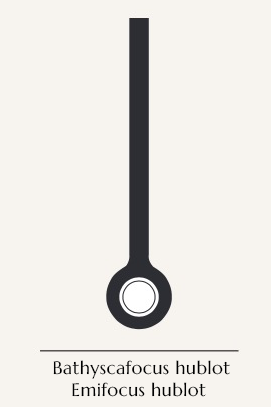

· Baureihe
Bathyscafocus
Entwurf Dominique Imbert · 1978
- Holz
- Bioethanol
- Holographik
- Outdoor
- 19 kW
- 7 Ausführungen
Kugelförmiger Hängekamin, um 360° drehbar; die Holzversion hat ein Bullauge aus Sicherheitsglas. Neben Mattschwarz gibt es eine weiße Ausführung, außerdem Gas, Holographik und eine Outdoor-Holzversion.
Hängend- 700 mmØ
- 360°Drehbar
- 8–19 kWHolz
- 83 %Wirkungsgrad
Bilder

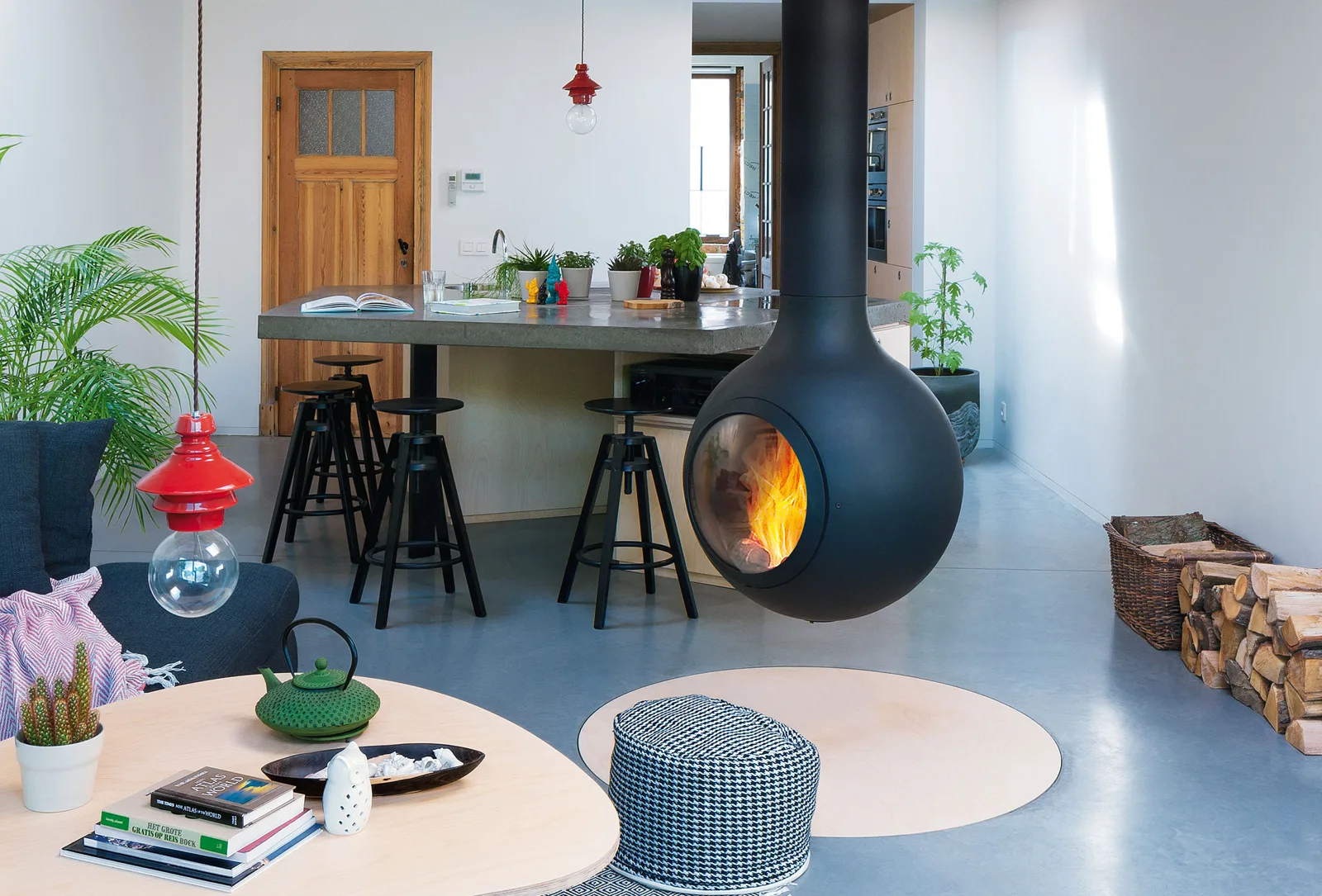

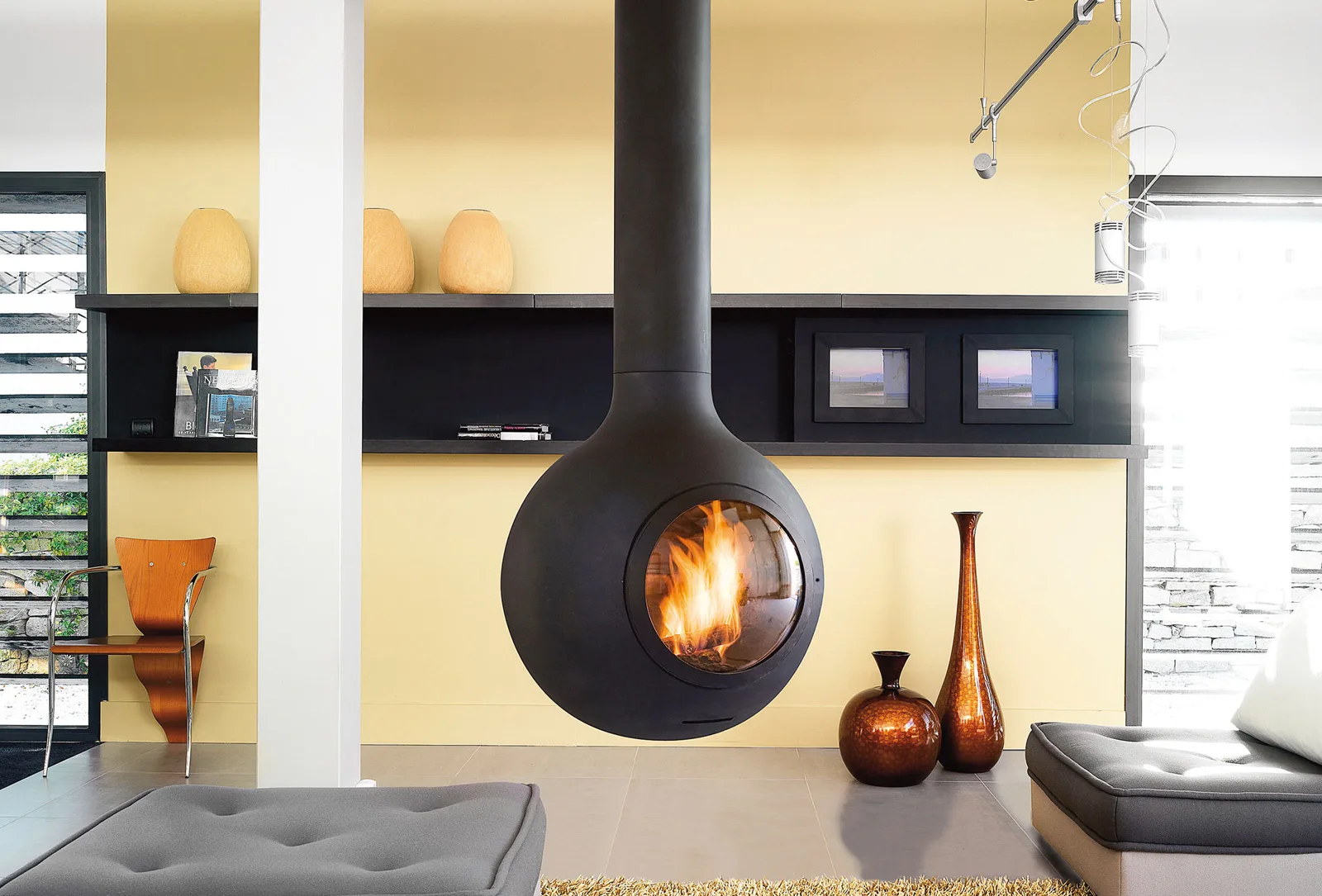

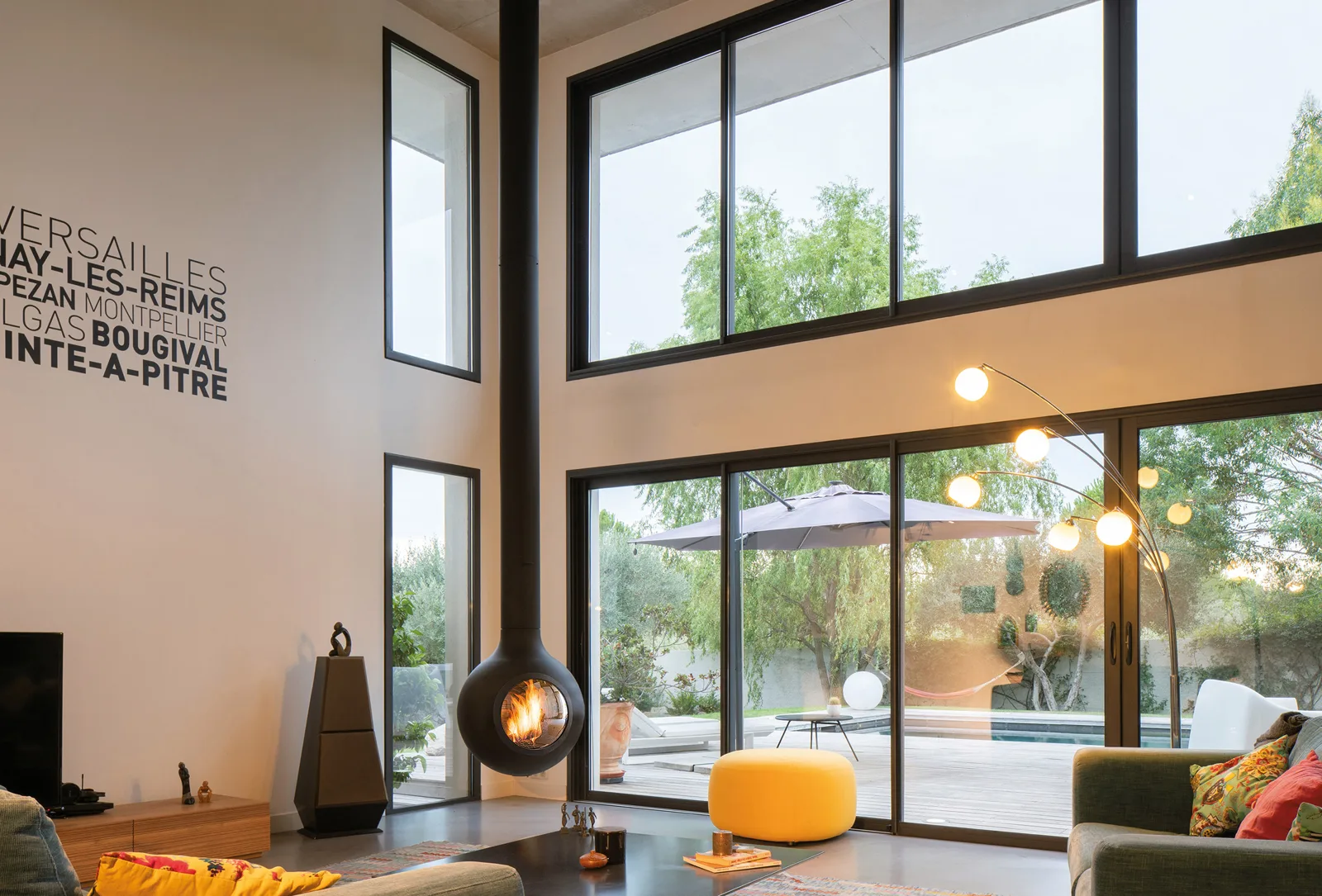

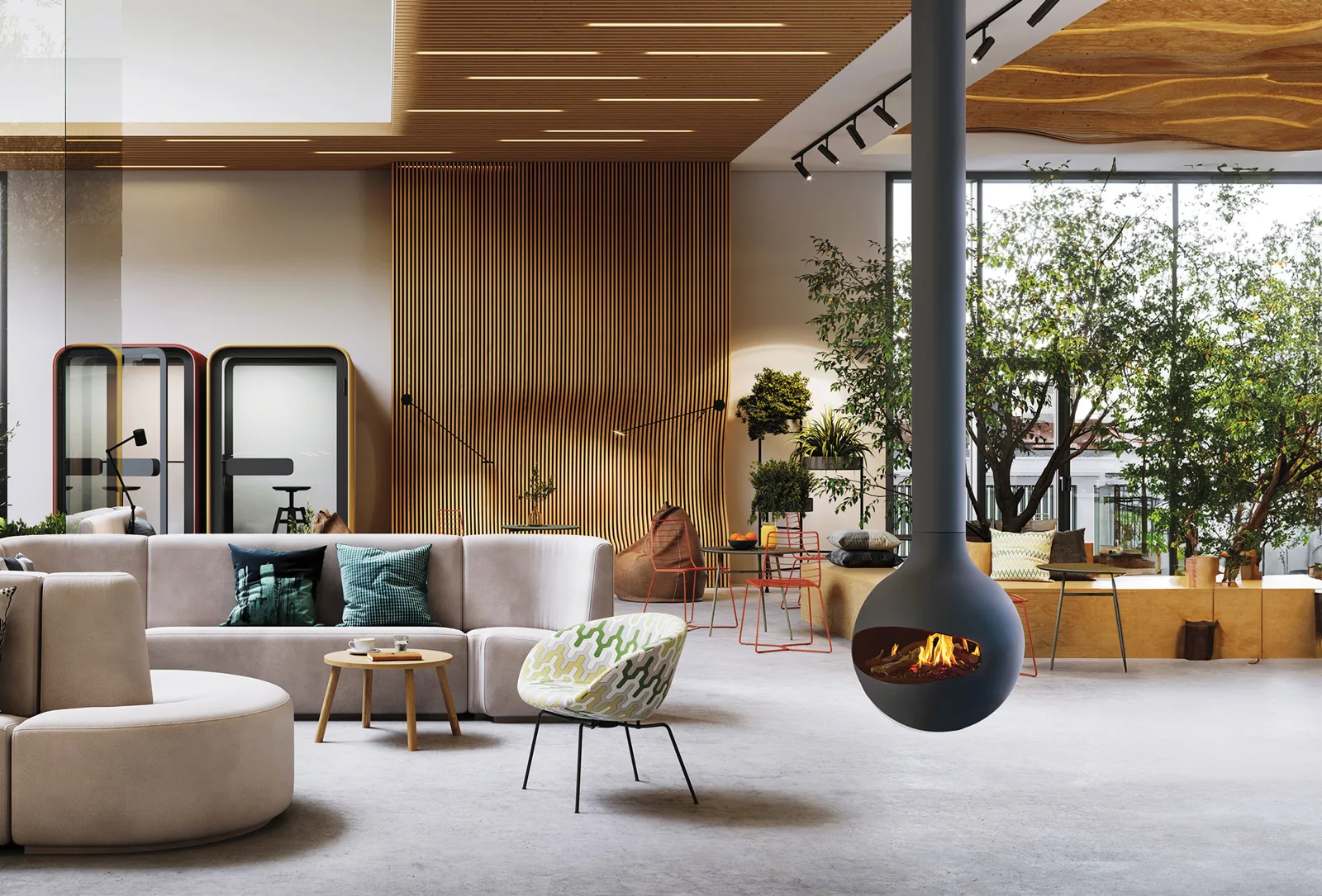

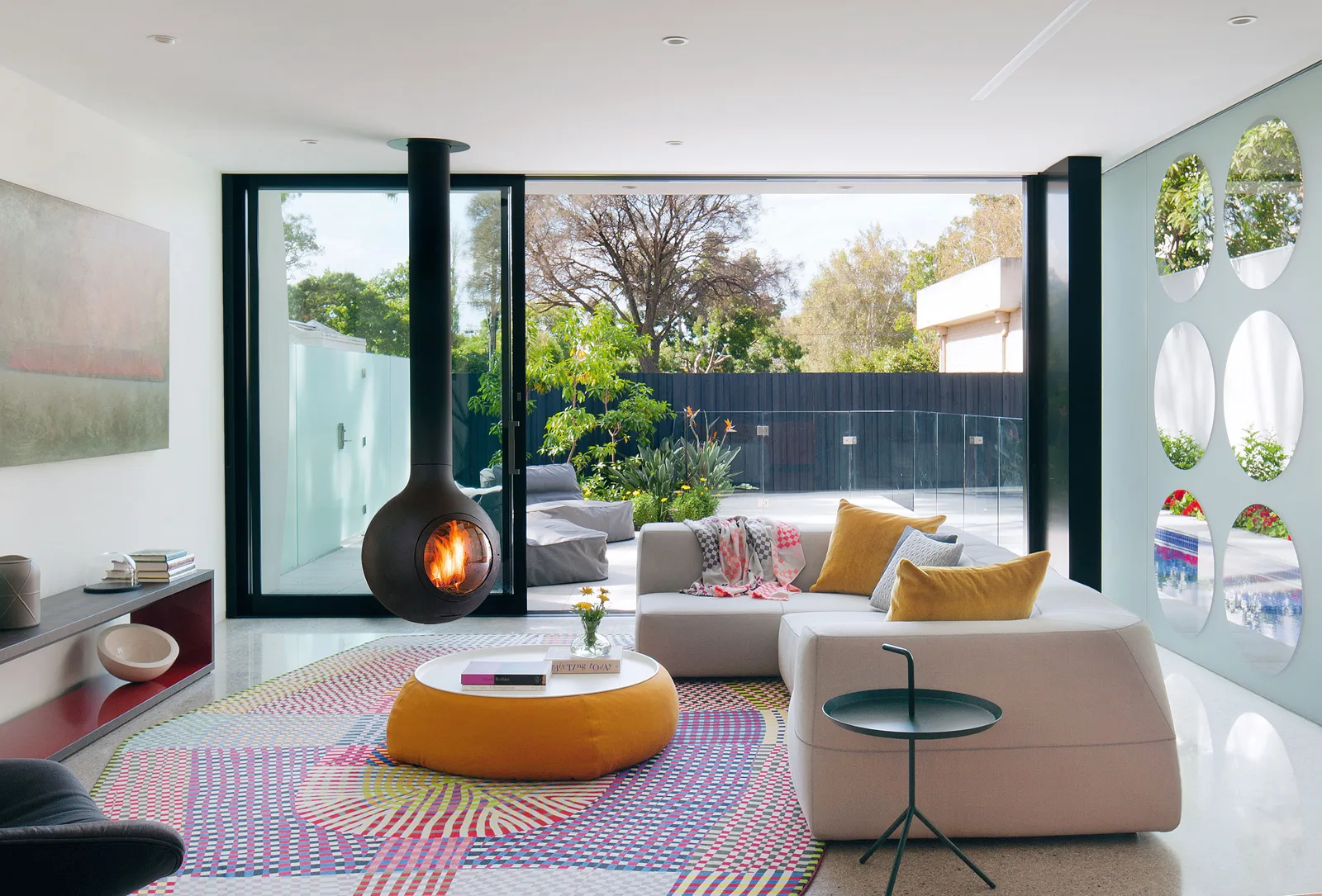

Bathyscafocus im Raum
Der Bathyscafocus ist eine hängende Kugel, deren Name an die Tauchboote der Tiefseeforschung erinnert. In der Holzversion schaut man durch ein großes Bullauge aus Sicherheitsglas ins Feuer – bei sehr guten Werten (bis 83 % Wirkungsgrad). Daneben gibt es Gas, Holographik und eine Outdoor-Ausführung.
Fotos: Création
Ausführungen
Ihr Bathyscafocus – so, wie er zu Ihnen passt.
-

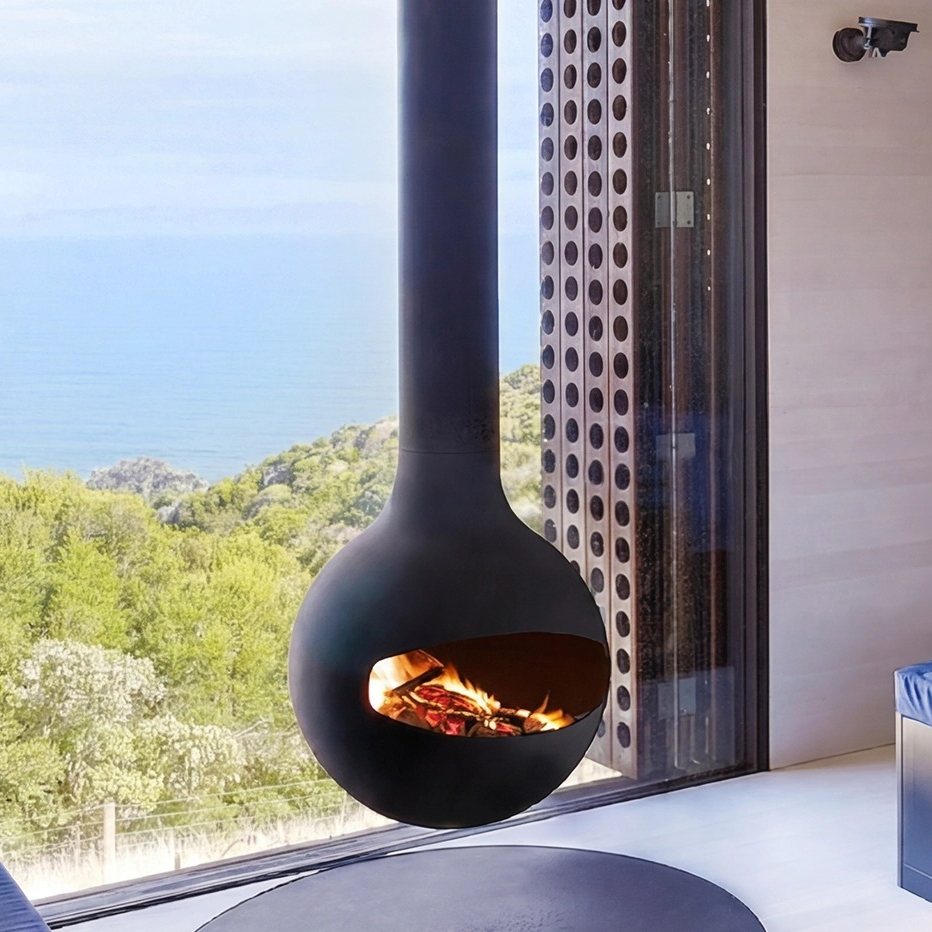

HolzBathyscafocus
Holz, offen (ohne CE); schwarz matt
- Breite / Ø
- 700 mm
- Gewicht
- 44 kg
- Rauchrohr
- 213 / 219 mm
-

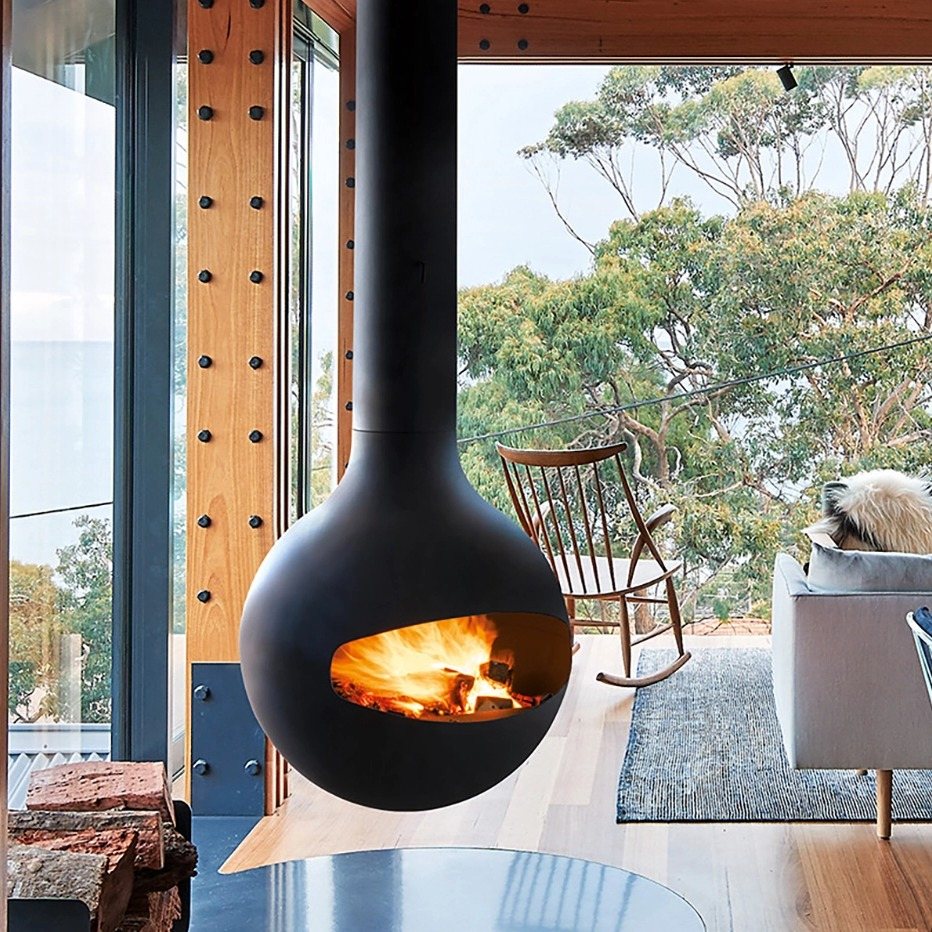

BioethanolBathyscafocus Ethanol DECO BEB250
Bioethanol, 230 V, Drehbeschränkung, Brenner DECO BEB250; schwarz matt
- Rauchrohr
- 213 / 219 mm
-

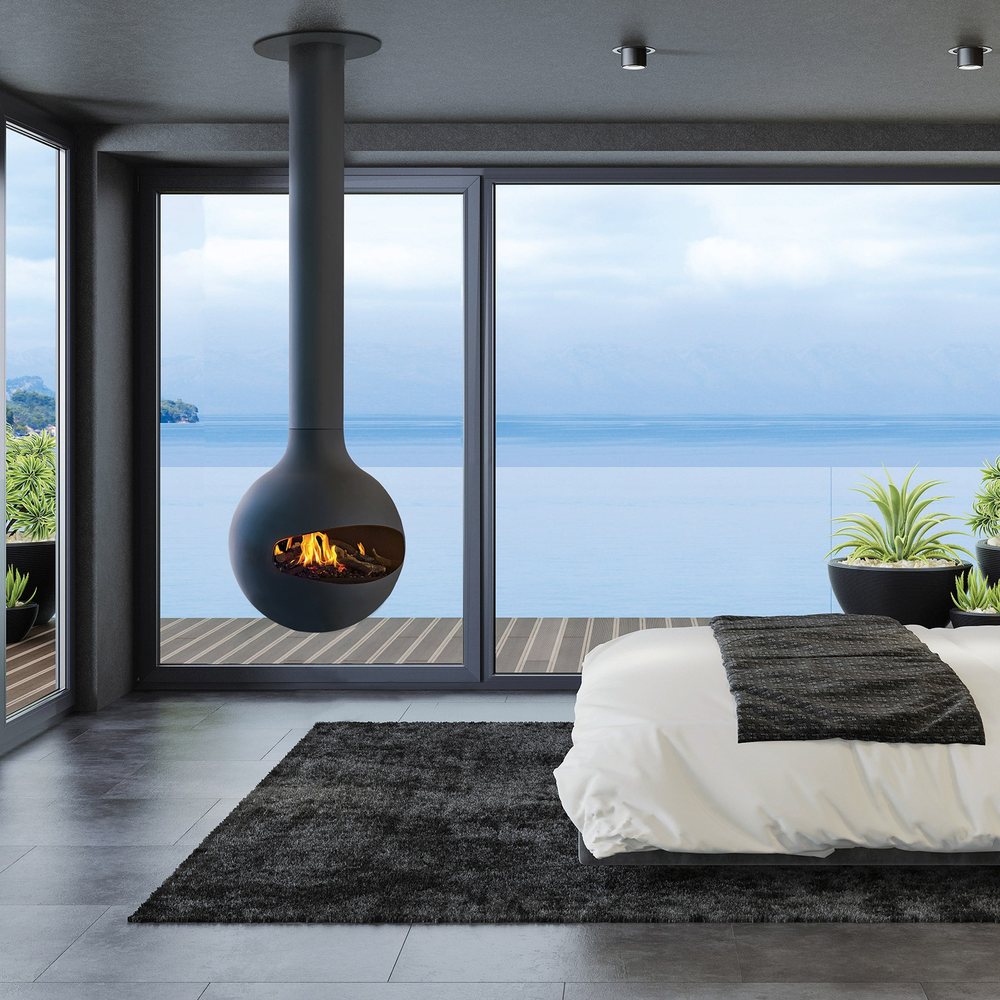

HolographikBathyscafocus Holographik
Elektro (Holographik), Elektrofeuer, drehbar um 80°; schwarz matt
- Breite / Ø
- 700 mm
- Rauchrohr
- 213 / 219 mm
-

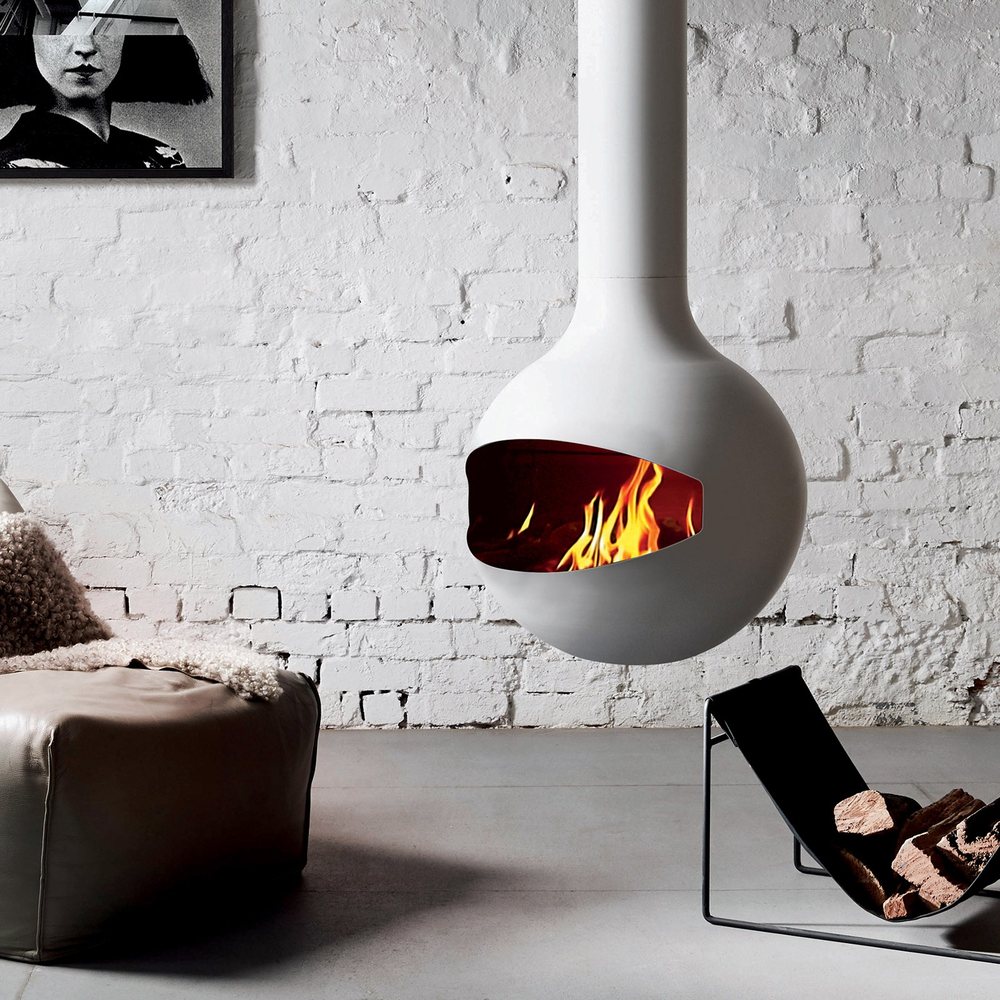

HolographikBathyscafocus Holographik WHITE
Elektro (Holographik), Elektrofeuer, drehbar um 80°; weiß
- Breite / Ø
- 700 mm
- Rauchrohr
- 213 / 219 mm
-

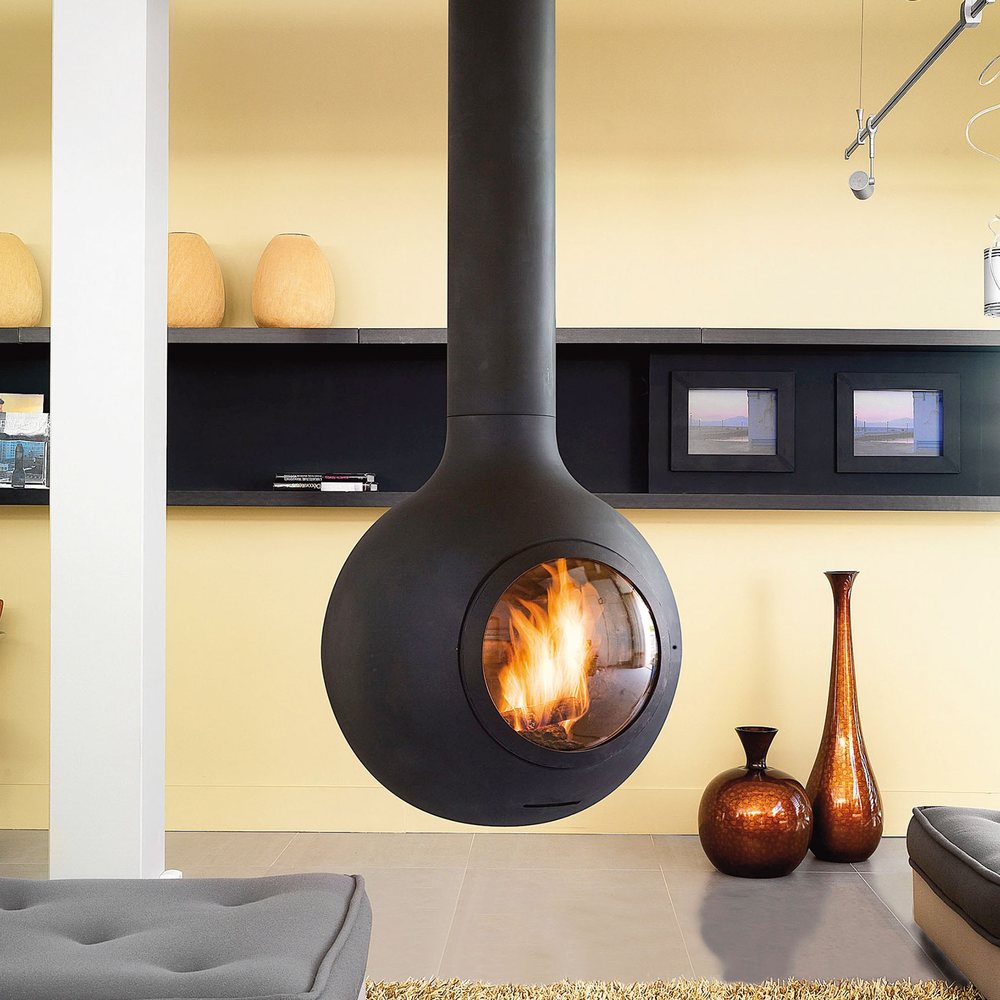

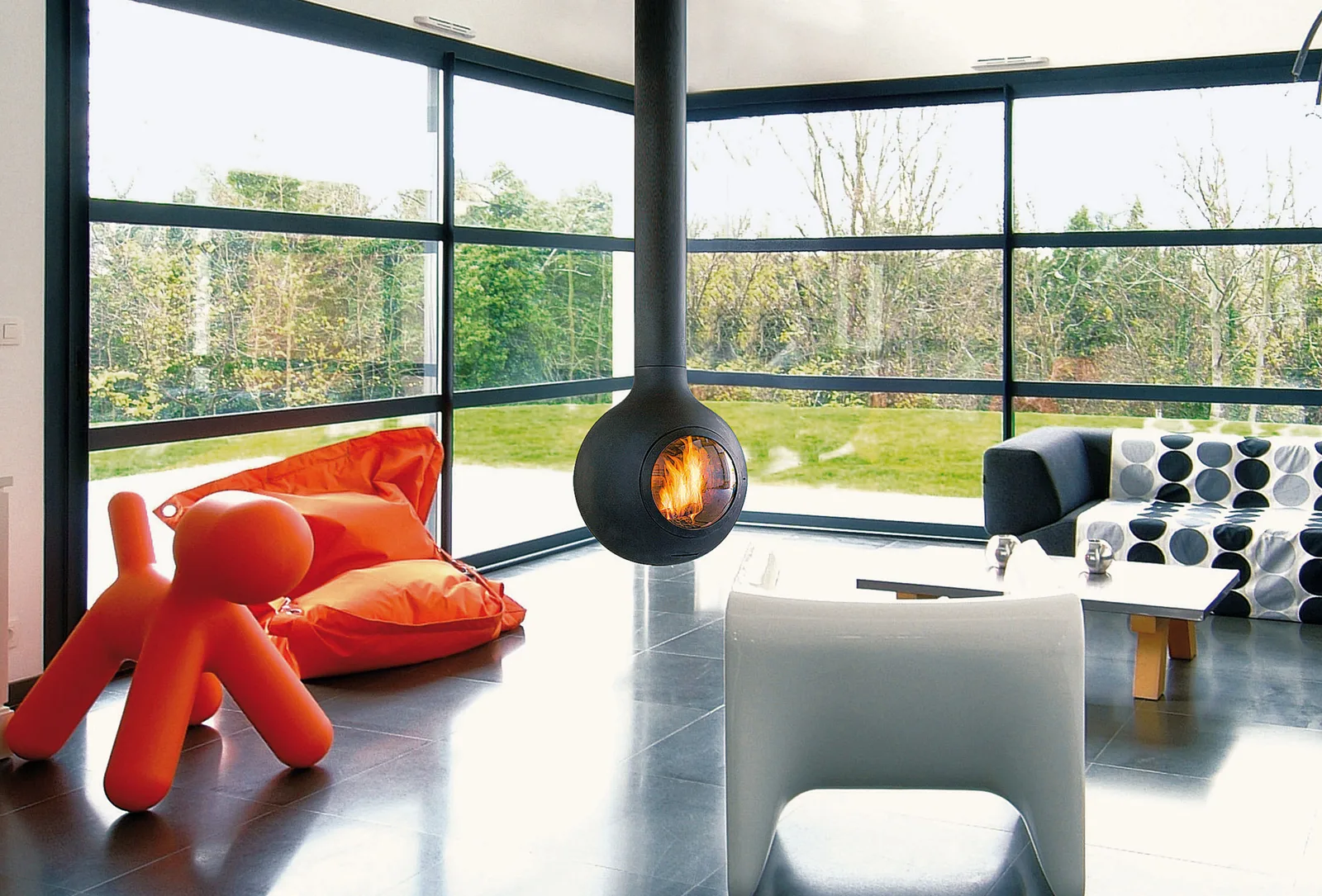

HolzBathyscafocus mit Bullauge
Holz, geschlossen, drehbar; schwarz matt
- Nennleistung
- 19 kW
- Breite / Ø
- 700 mm
- Gewicht
- 66 kg
- Rauchrohr
- 213 / 219 mm
-

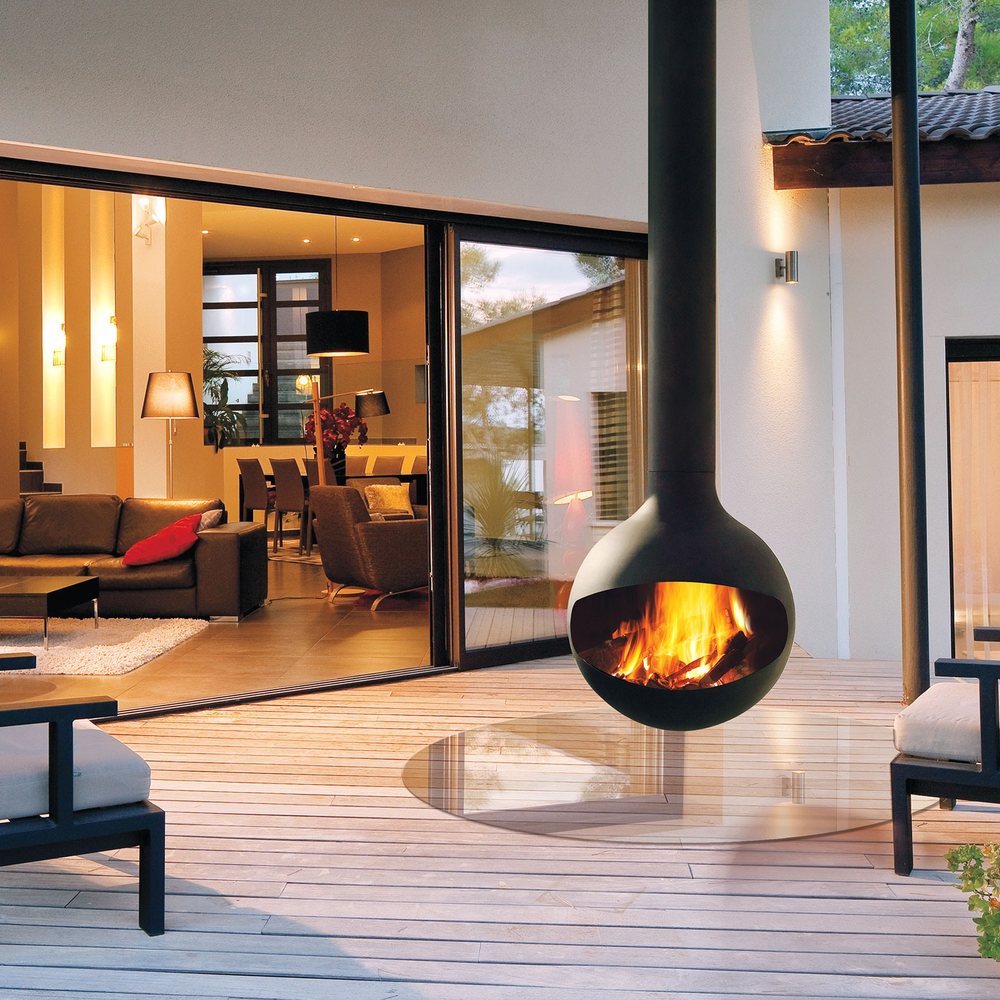

OutdoorBathyscafocus OUTDOOR
Holz, offenes Holzfeuer; outdoor schwarz / gerostet
- Breite / Ø
- 700 mm
- Gewicht
- 44 kg
- Rauchrohr
- 213 / 219 mm
-

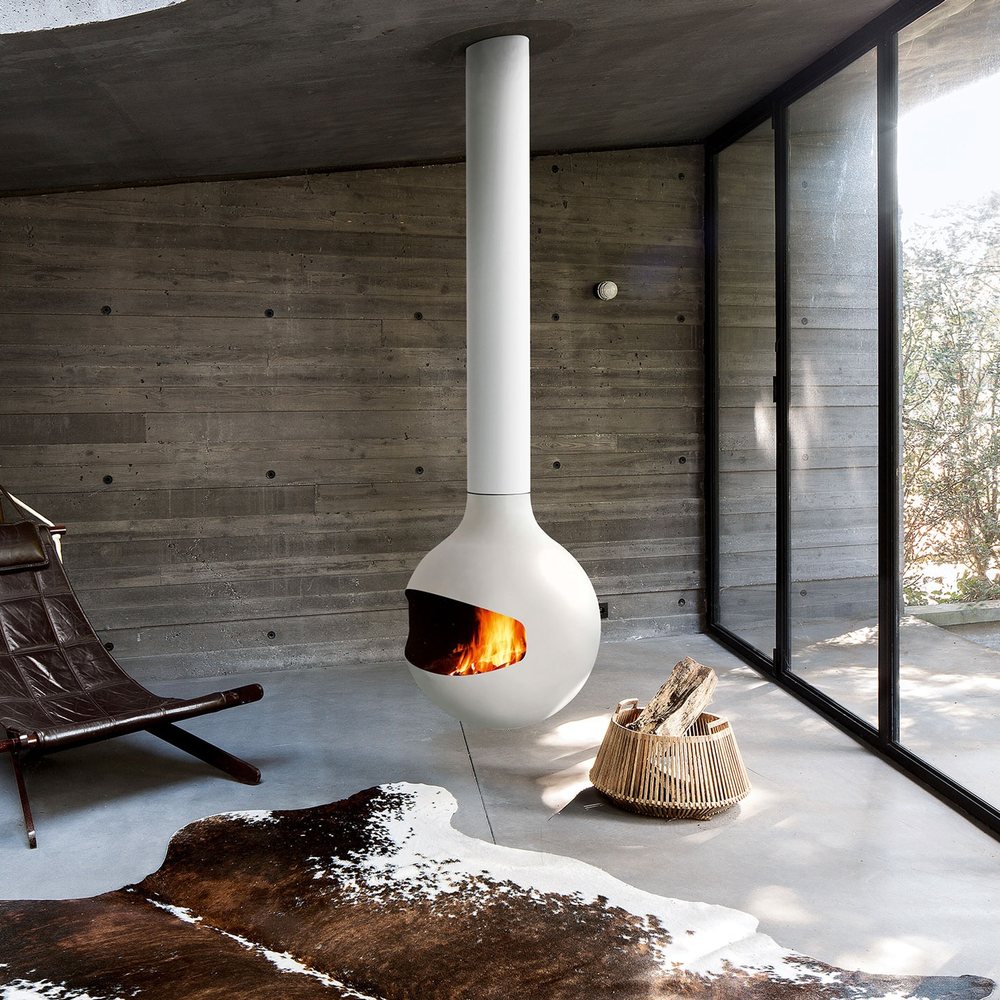

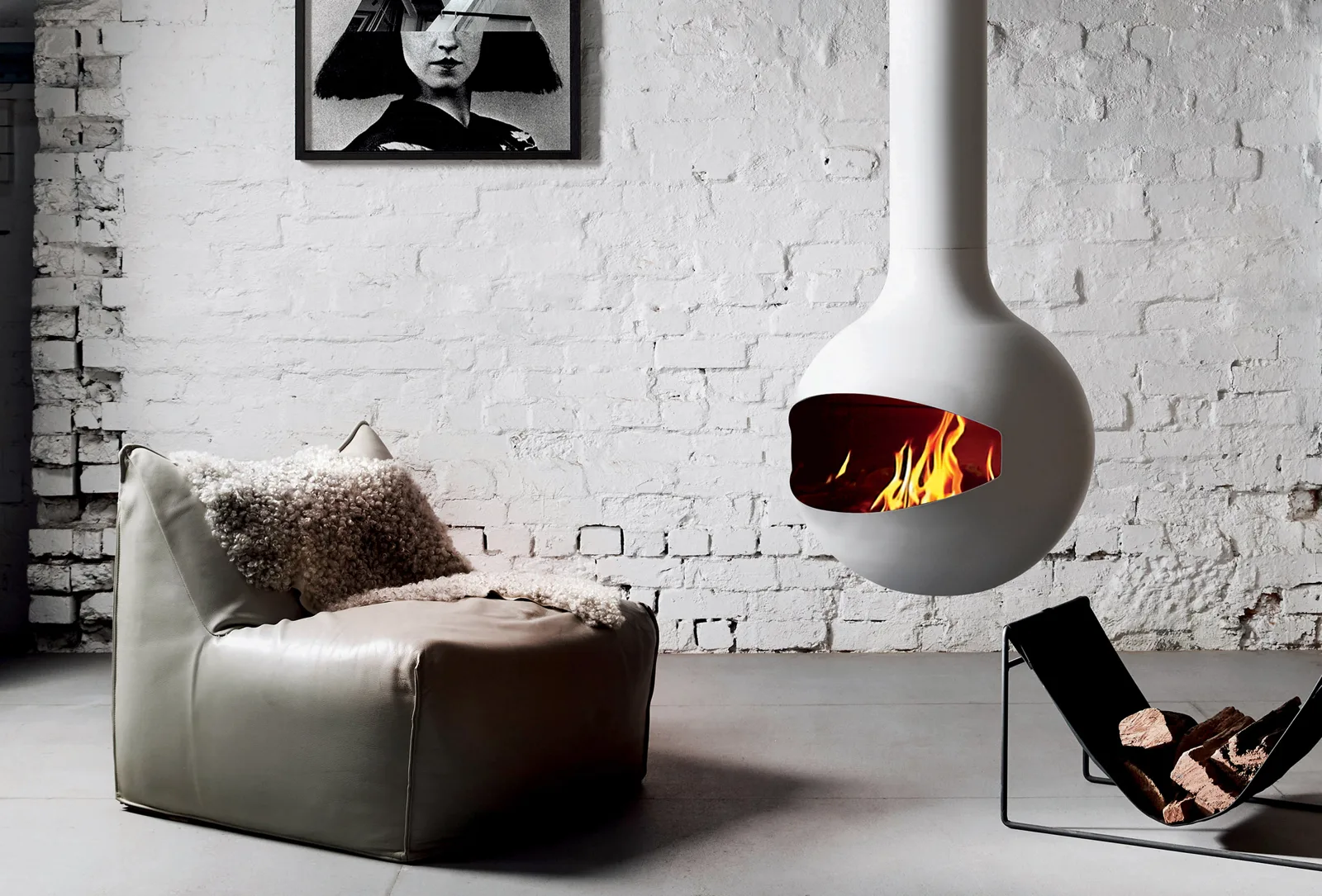

HolzBathyscafocus WHITE
Holz, offen (ohne CE); weiß
- Breite / Ø
- 700 mm
- Gewicht
- 44 kg
- Rauchrohr
- 213 / 219 mm
Technik
Technische Daten
Herstellerangaben je Ausführung. Für die Planung prüfen wir Schornstein, Statik und Zuluft bei Ihnen vor Ort.
| Angabe | BathyscafocusHolz | Bathyscafocus Ethanol DECO BEB250Bioethanol | Bathyscafocus HolographikHolographik | Bathyscafocus mit BullaugeHolz |
|---|---|---|---|---|
| Nennleistung | – | – | – | 19 kW |
| Wirkungsgrad | – | – | – | 83 % |
| Breite / Ø | 700 mm | – | 700 mm | 700 mm |
| Tiefe | 700 mm | – | 700 mm | 700 mm |
| Gewicht | 44 kg | – | – | 66 kg |
| Rauchrohr | 213 / 219 mm | 213 / 219 mm | 213 / 219 mm | 213 / 219 mm |
| Anschluss | oben (hängend am Rauchrohr) | – | oben (hängend am Rauchrohr) | oben (hängend am Rauchrohr) |
| Abgastemperatur | – | – | – | 300 °C |
| Abgasmassenstrom | – | – | – | 13,7 g/s |
Unterlagen
Anleitungen & Datenblätter
Zum Ansehen und Herunterladen. Die Montageanleitung und alle Unterlagen für den Schornsteinfeger bekommen Sie von uns bei der Planung und Übergabe.
Zum Bathyscafocus
-
PDF
ProspektBathyscafocus & Emifocus Broschüre (englisch)2,0 MB · bei öffnen ↗
-
PDF
Prospekt White – Modelle in Weiß1,3 MB · bei öffnen ↗
-
PDF
Prospekt Outdoor 2025913 KB · bei öffnen ↗
Für alle -Modelle
PDF
PDF
PDF
PDF
PDFZubehör & Optionen
Passend dazu
- Trageflansch
- Trageflansch weiß
- Trageflansch Outdoor
- Innenflansch Steegmüller
- Abgasrohr +1 dm
- Abgasrohr weiß +1 dm
- Abgasrohr Outdoor +1 dm
- Wandabstützung Rohr
- Wandhalter tragend
- Drehbegrenzung
- Abzweigknie DN180/200
- Deckenrosette
- Deckenrosette weiß
- Deckenrosette Outdoor
- Funkenschutz Bathy/Domo/Ergo
- Heizrohr Cinier 600 W
- Kaminhandschuh Gant
- Blasrohr Bouffafocus
- Holzträger Cadifocus
- Kaminbesteck Deltafocus
- Blasebalg Éolifocus
- Holzträger Kasifocus
- Kasybio Ethanol-Ständer
- Holzträger Kylindrofocus
- Kaminbesteck Stannfocus
- Holzträger Ufocus
- Ethanol-Trageflansch mit Schlitzen bis 7
- Außenluftanschluss
- Mehrpreis Akku-Lösung DECO (2 Wechselakk
- Mehrpreis 230 V + Akku-Lösung kombiniert
- Wechselakku für BEB 4 Ah, zusätzlich (DE
- Holz
Echtes Holzfeuer mit Flammenbild und Strahlungswärme.
- Bioethanol
Ohne Schornstein, flexibel im Raum aufzustellen.
- Holographik
Elektrisches 3D-Flammenbild – ohne Abgas, ohne Wärme.
- Outdoor
Wetterfeste Ausführung für Terrasse und Garten.
-Partner bei Gifhorn
Den Bathyscafocus live erleben.
In unserer Ausstellung in Ausbüttel zeigen wir Ihnen -Kamine im Feuer – und planen mit Ihnen Abgasführung, Statik und Einbau.
